一、光斑分析仪组成

1、光斑分析软件

一维\二维\三维形象显示激光的光强分布轮廓,明确生动 看出激光光束质量的好坏;

可测得激光光斑直径\峰值点、中心点能量密度大小和位置\光斑椭圆度等;

背景光扣除功能，保证了测量激光的各参数的准确性;支 持二次开发 SDK;

2、相机参数

CCD 靶面：7.06mmX5.3mm

像元数：2048 x 1536

像素大小：3.45μm x 3.45μm

可测脉冲、连续激光

波长范围：355-1064nm

最小可测量光斑大小：5um

配套高功率镜头，建议最大测量功率< 200W

含 6 片滤光片： ND1*2、ND2*2、ND0.5*2

底部与测试焦点齐焦，测试非常方便;

整体尺寸 小于：155*155mm;

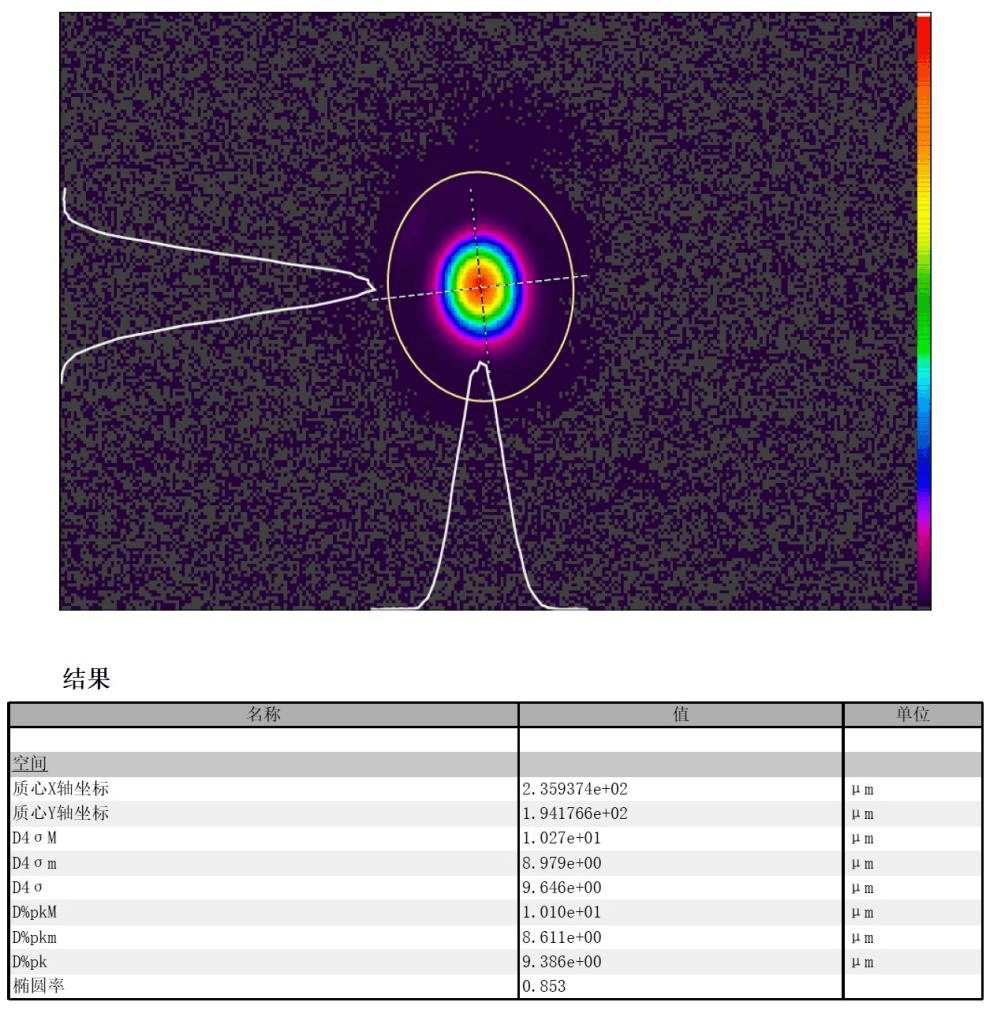

二、实验数据
