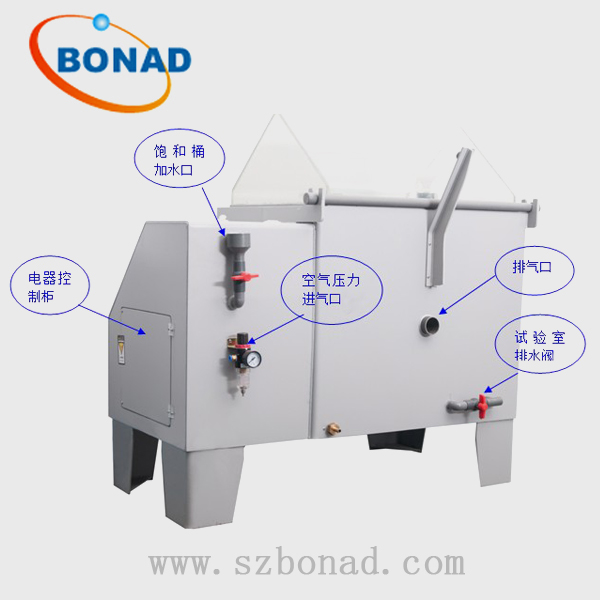

1． 适用范围：本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐触性试验方法。 2． 试验方法：本法是使用盐水喷雾试验机将氯化纳溶液，以雾状喷于电镀被覆膜上之一种腐蚀试验方法。试验的主要条件如表1所示。 表1 主要的试验条件 项 目 配制时 试验中 备 注 氯化钠溶液浓度（g/L） 50 40~60 最好每天标定浓度一次 PH 6.5 6.5-7.2 收集后测定试验中的pH值 压缩空气压力（kgf/cm2） …… 1.00±0.01 连续不得中断 喷雾量（ml/80cm2 /h） …… 1.0~2.0 应至少收集16小时，求其平均值 压力桶温度（℃） …… 47±1 盐水桶温度（℃） …… 35±1 试验室温度（℃） …… 35±1 每天至少测试两次，其间隔至少 7小时 试验室相对湿度 …… 85%以上 其它湿度要求由买卖双方协议之 试验时间 即由开始喷雾至终了的连续时间，或由买卖双方协议之。 3． 试验液之配制：溶解试药级氯化纳于蒸馏水（或总溶解固体量小于200  ppm以下的水中），调配成浓度为5±1%的试验液。此试验液在35℃喷雾后，其收集液PH值应为6.5~7.3。且喷雾前，此试验液不能含有态浮物。 注（1）：氯化钠不能含有铜兴镍的不纯物，固体内的碘化钠含量小于0.1%。因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于0.3% 。 （2）：在33~35℃间测量比试验液的比重应为1.0258~1.0402，在25℃测量时的比重则为1.0292~1.0443。此试验液的浓度亦可得用硝酸银液滴定法或其它方法标定。 （3）：试验液须以试药级的盐酸或氢氧化钠稀溶液调整pH值,·并以pH仪或其它可靠方法测量之·由于配制试验液的水中含有二氧化碳,二氧化碳在水中的溶解度随温度改变而影响溶液的pH值，故须小心控制pH值，·pH值则可依下列任一方法调整： ①常温配制试验液，·于35℃喷雾，因为温度的升高而使部份二氧化碳逸出溶液而升高pH值。故在常温配制试验液时·pH值应调整在6.5内·才可以使收集液的pH值在6.5~7.2之间。 ②pH值调整前，使试验液先煮沸再冷至35℃，或维持在35℃温度48小时。如此调整的pH值在35℃喷雾时，将不会产生太大的变化。 ③先将水加热至35℃以上，以去除溶解的二氧化碳，而后再调制试验液并调整pH值，如此在35℃喷雾时，所调整的pH值也不会产生太大的变化。 （4）：为避免喷雾嘴阻塞，此试验液须过滤或小心倾斜注人盐水桶，或于喷雾吸水管前端处装上玻璃筛过滤。
