一、产品介绍

GAGE-3000 是一款高质量接口板，用于连接任何桥式传感器，如应变计、压力传感器和其他桥式传感器，以及电压产生设备，如压电传感器、温度传感器、光电传感器。二极管和 EEG/ECG 输入。

GAGE-3000 提供可变激励，能够在 1V 至 20V 的电压范围内驱动高达 80 mA 的电流。激励电压关于地电平对称，因此共模电压约为。0V。例如：12V 的激励电压相对于地电压为 ±6V。

GAGE-3000 可配置为一个用于一个传感器的单板，或者一个板上最多可配置六个传感器。

GAGE-3000 还包含一个仪表放大器，具有 200-1500 的可变增益和可变偏移控制。仪表放大器的输出被馈送到双极低通滤波器，然后通过驱动器缓冲器传递到输出端口。低通滤波器的截止频率可以通过用其他值的电容器替换两个电容器CX1和CX2来改变。下表提供了一些常用截止频率的电容器值：

GAGE-3000 还具有一个电桥负载电阻器 Rx，与指定为 P2 的可变微调电位器(可变电阻器)串联。该电阻器用于校正电桥的失调，该电桥的失调水平较高，无法使用板载失调控制进行校正。该电阻必须由用户定义和连接。请注意，该电阻可能会影响传感器的线性度，因此建议通过固定传感器来纠正高偏移。

GAGE-3000 的激励可以通过使用指定为 P6 的微调电位器来改变，而激励水平可以在 -EXC 和 +EXC 测试点之间测量。使用 P1 调整增益。

GAGE-3000 需要 ±8V 至 ±15V 的外部稳定电源。我们提供可选的电池电源，使用 12V 电池供电。

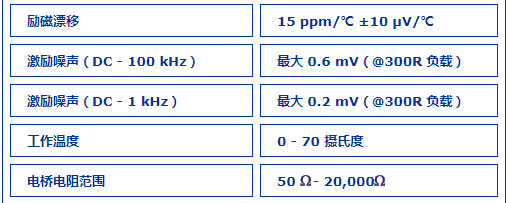

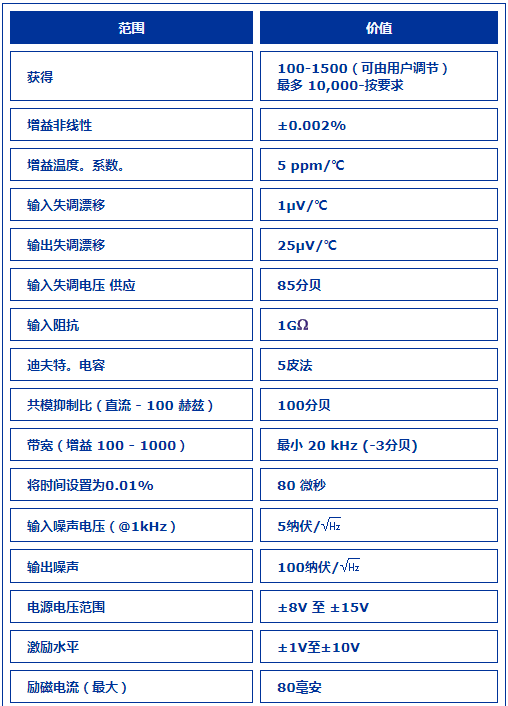

二、产品参数
